Středové těsnící kroužky KF
Středové těsnící kroužky (také centering) jsou vyráběny z odolného hliníku a jsou osazeny kvalitním O-kroužkem z materiálu FKM (Viton®). Tento elastomer nabízí vynikající chemickou odolnost, stabilitu vůči ozónu, olejům a teplotám až do 150 °C.
Jsou nepostradatelnou součástí vakuových systémů s přírubami ISO-KF (NW). Zajišťují správné usazení těsnicího O-kroužku mezi dvě příruby a tím vytvářejí přesný a těsný spoj.
Používají se v laboratorní technice, procesních systémech, vývěvách i průmyslových zařízeních, kde je vyžadována vysoká úroveň vakuové těsnosti.
Vlastnosti středových těsnících kroužků KF:
- přesné ustavení těsnicího prvku v přírubovém spoji
- snadná a rychlá montáž
- vynikající chemická a teplotní odolnost díky FKM O-kroužku
- vhodné pro vakuové aplikace dle ISO 2861 a DIN 28403
- korozivzdorné provedení (hliník) pro dlouhou životnost
- ideální pro laboratorní i průmyslové provozy
Středové kroužky nejsou určeny k přenášení mechanického zatížení – doporučujeme mechanické podepření a pravidelnou kontrolu těsnosti systému.
Řazení produktů
O kroužek

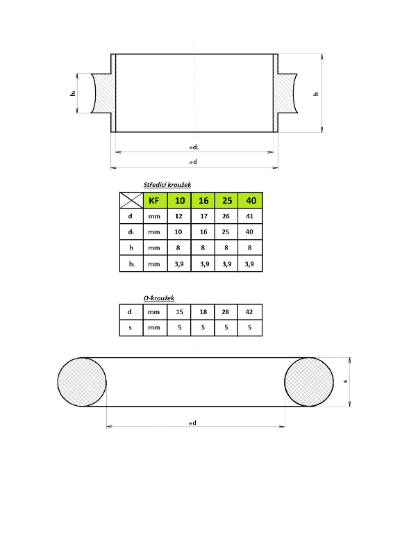

Rozměry
Středící kroužek
Výpis produktů
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
Středový kroužek KF/NW 40 NBR S/S zajišťuje spolehlivé vakuové těsnění spojů v náročných průmyslových aplikacích. Kombinace nerezového těla a odolného NBR O-kroužku zaručuje...
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
Středový redukční kroužek KF/NW 10/16 v provedení nerez (S/S) + NBR (Nitrile) O-kroužek. Slouží k těsnému a přesnému spojení ISO-KF přírub při přechodu z KF 10 na KF 16. Pozn:...
Středový redukční kroužek KF/NW 10/16 v provedení nerez (S/S) + FKM (Viton) O-kroužek. Slouží k těsnému a přesnému spojení ISO-KF přírub při přechodu z KF 10 na KF 16. Pozn:...
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z HLINÍKU A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z NBR JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
STŘEDOVÝ KROUŽEK Z NEREZI A TĚSNÍCÍ O KROUŽEK Z FKM JE IDEÁLNÍ SPOJ PRO VAKUOVOU TECHNIKU A PŘÍSLUŠENSTVÍ PRO VAKUOVÉ VÝVĚVY
Ovládací prvky výpisu
Středový těsnící kroužek (center ring) je mezi dvěma vakuovými přírubami KF/NW vložený kovový prstenec, jehož úlohou je:
1. Uspořádání a podpora O-kroužku
Kroužek má drážku nebo rádius, do kterého přesně dosedne elastomerový O-kroužek.
Drží O-kroužek ve středu, takže při sevření přírub nedojde k jeho vyklouznutí či extruzi do spoje.
2. Centrování přírub
Vnitřní průměr středícího kroužku přesně koresponduje s DN (Nominal Width), v našem případě 40 mm.
Díky tomu se okraje přírub automaticky vyrovnají do osy a vznikne rovnoměrný tlak na těsnění.
3. Ochrana těsnicího materiálu
Kovový kroužek zabraňuje přímému styku přírub mezi sebou a chrání O-kroužek před přetažením nebo poškozením.
Montáž středového kroužku
- Vložení středového kroužku do jedné z přírub (drážka v těle příruby).
- Nasazení O-kroužku do vyfrézované drážky středového kroužku. (Naše středové kroužky jsou již osazeny o kroužkem)
- Přiložení druhé příruby a sevření oběma svorkami (např. pákovou svorkou).
Takto vznikne opakovatelně těsné vakuové spojení, které zvládne běžné provozní tlaky až do 10⁻⁶ – 10⁻⁷ mbar.
Technické parametry
NW 40 = vnitřní průměr 40 mm
Vnější průměr ≈ 63 mm (odpovídá médiu KF 40)
Materiál: nejčastěji nerezová ocel (SS 304 nebo SS 316)
Povrch: hladký, bez ostrých hran – minimalizuje riziko poškození O-kroužku
